零件及草图

草图颜色显示逻辑优化

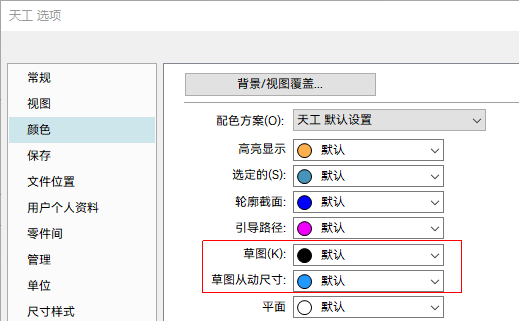

现在，天工选项对话框→颜色页新增了草图从动尺寸选项，草图选项的默认值已由蓝色改为了黑色。

同时，对草图颜色的显示逻辑进行了以下优化：

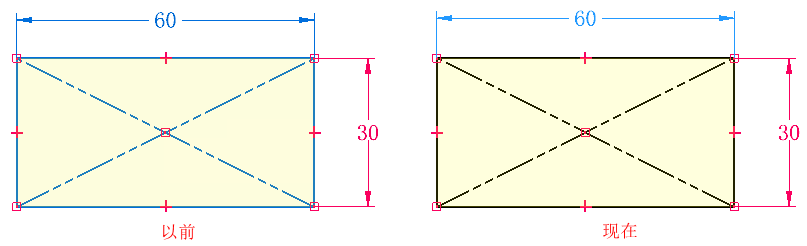

  • 2D/3D草图从动尺寸的颜色不再由草图选项控制，改由新增的草图从动尺寸选项控制。
    以前，修改草图颜色会同时修改草图轮廓（关闭关系颜色时）和草图从动尺寸两类元素的颜色。

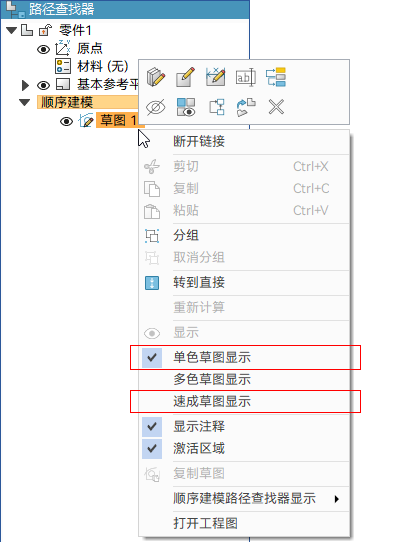

  • 单色草图显示或速成草图显示开启时，现在会调用草图选项定义的颜色。
    以前，单色草图显示和速成草图显示默认使用黑色，且无法更改。而模型边、已使用的草图、完全约束的轮廓都默认使用黑色，导致难以通过颜色进行区分。

更多信息，请参考：

2D 草图中心对称轮廓约束增强

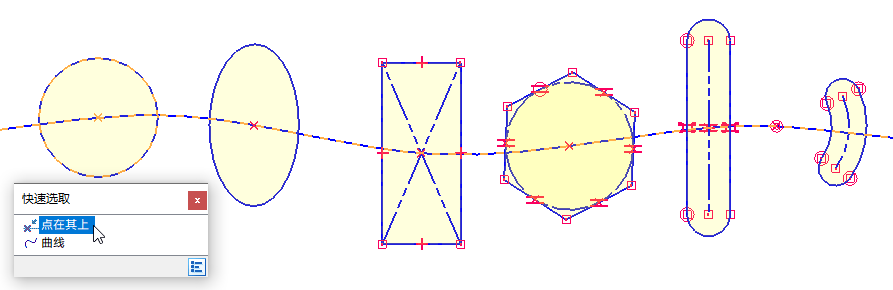

在 2D 草图和工程图环境，使用中心和点画圆、中心画椭圆、中心画矩形、中心画多边形、中心画槽、中心画圆弧槽等命令绘制轮廓时，如果中心点位于其他元素之上，则会自动建立点在其上的约束关系。

更多信息，请参考：

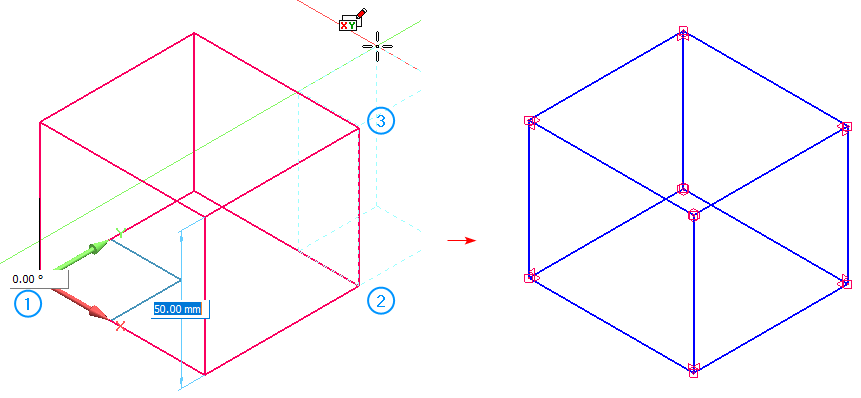

3D 草图新增立方体框绘制功能

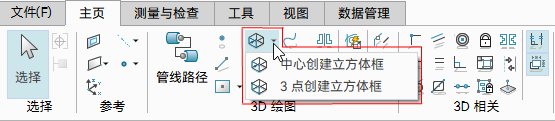

3D草图环境增加了两个命令，用于快速绘制立方体框。在绘制立体框架草图时，使用这两个命令可以提高工作效率。

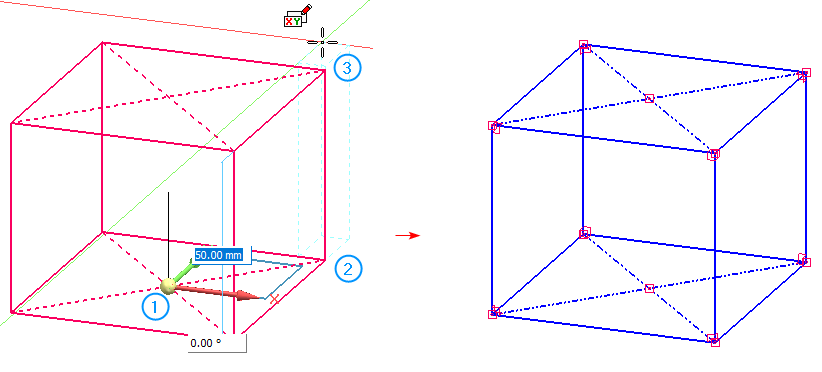

  • 中心创建立方体框：先用中心和顶点创建 3D 矩形，再以此为基础构建 3D 立方体框。
  • 3 点创建立方体框：先用两点创建 3D 矩形，再以此为基础构建 3D 立方体框。

更多信息，请参考：

3D 草图新增正交约束

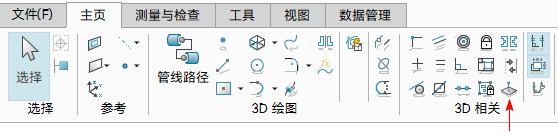

3D 草图环境，新增正交命令，用于将两个点元素的连线正交于指定的平面。

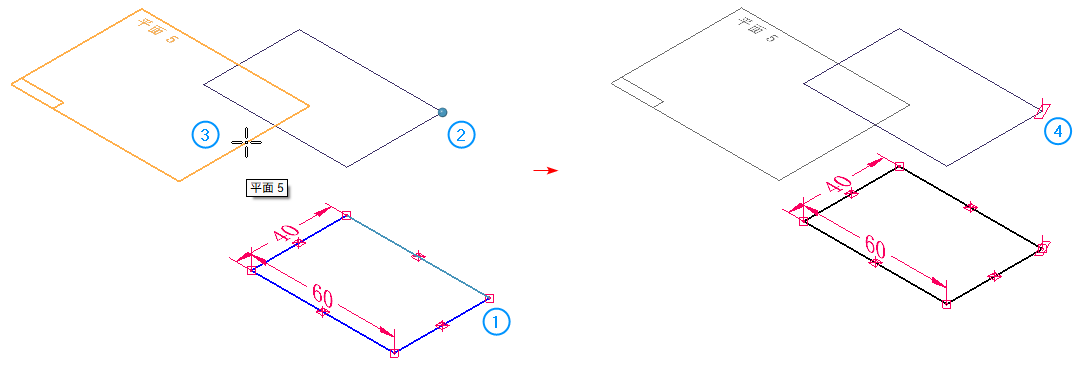

操作流程：

  1. 选择第一个关键点，如下图①。
  2. 选择第二个关键点，如下图②。
    Note:

    两个关键点必须至少有一个位于当前 3D 草图中。

  3. 选择平面或参考平面，如下图③。

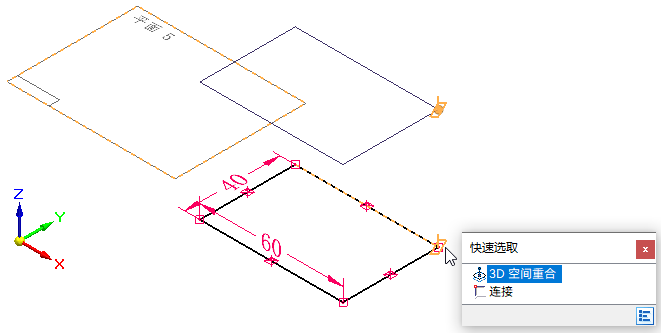

    关键点将会移动，从而使两个关键点的连线与所选平面正交。正交符号会附加在两个关键点上，如下图④。

    这两个关键点之间的约束关系称为 3D 空间重合。

    Note:

    关键点的移动规则：

    • 如果两个关键点都没有被完全约束，则第一个关键点移动，第二个关键点保持不动。
    • 如果有一个关键点被完全约束或位于当前 3D 草图之外，则另一个关键点移动。
    • 如果两个关键点都被完全约束，则无法创建 3D 空间重合关系。
  4. 要继续创建空间重合关系，则重复执行第 1 步到第 3 步。
    要退出正交命令，按 Esc 键。

更多信息，请参考：

3D 草图新增错误草图关系检查

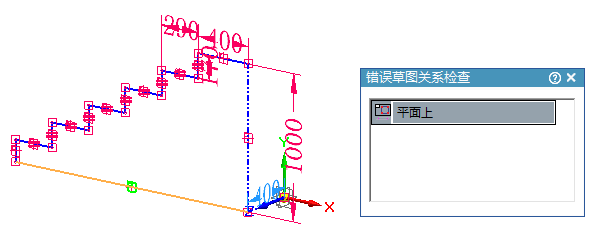

3D 草图环境，新增错误草图关系检查命令，用于检查并列出3D草图中的错误约束。

Note:

目前支持捕捉以下类型的错误约束：

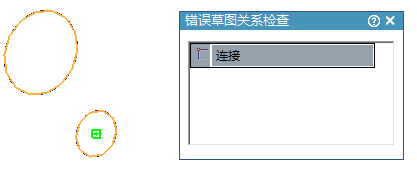

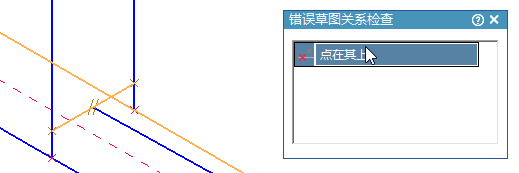

  • 连接约束，但约束对象不在当前3D草图。如下图，两个圆不在当前3D草图，但却在当前3D草图具有连接约束。
  • 点在其上，但几何数据不相连。

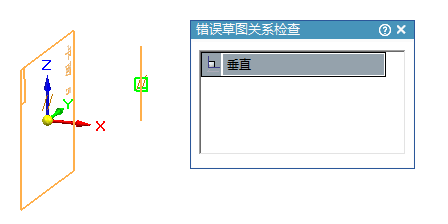

  • 垂直约束，但几何数据不垂直。
  • 共面约束，但几何数据不共面。
  • 共面约束，但约束对象是线和圆。

要删除错误约束关系，可使用右键菜单上的删除/全部删除命令。

Attention:

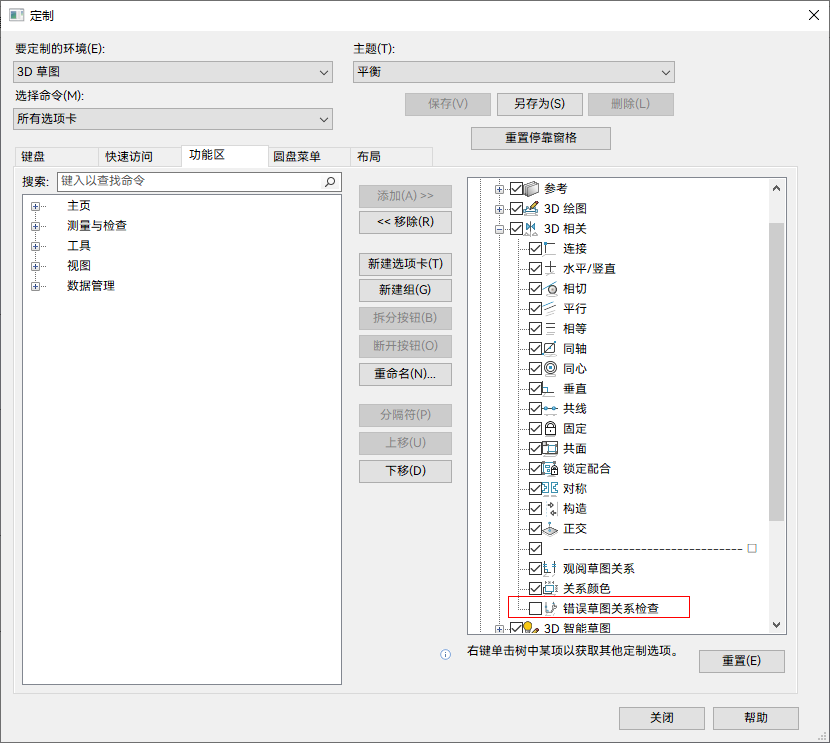

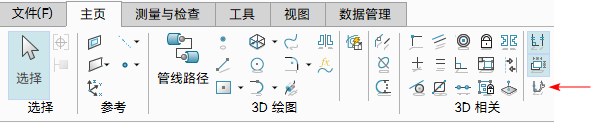

错误草图关系检查命令仅在顺序建模 3D 草图环境可用，默认隐藏。要使用此命令，请从应用程序左上角的快速访问工具条打开功能区页（定制对话框），找到错误草图关系检查命令后，将其勾选，如下图。

随后，便可从功能区主页选项卡→3D相关组访问错误草图关系检查命令。

更多信息，请参考：

3D 草图相等平行共线约束优化

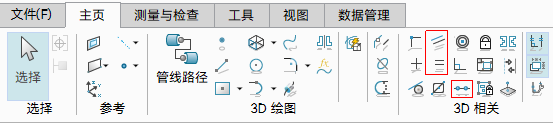

3D 草图环境中的平行命令、相等命令、共线命令已优化，支持一次性选择多个元素进行处理。

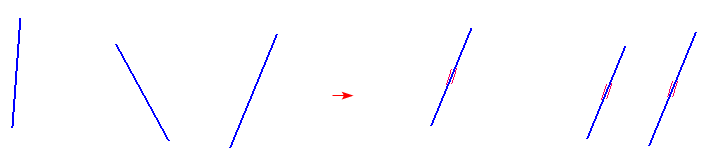

对多个元素添加平行约束：

  1. 从当前3D草图中选择要处理的直线、圆弧或圆。可选择一个或多个元素。
    支持框选，支持按住 Ctrl/Shift 进行多选。
  2. 激活平行命令。
  3. 选择一个基准元素。

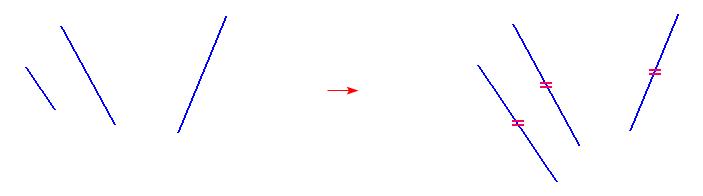

对多个元素添加相等约束：

  1. 从当前3D草图中选择要处理的直线、圆弧或圆。可选择一个或多个元素。
    支持框选，支持按住 Ctrl/Shift 进行多选。
  2. 激活相等命令。
  3. 选择一个基准元素。

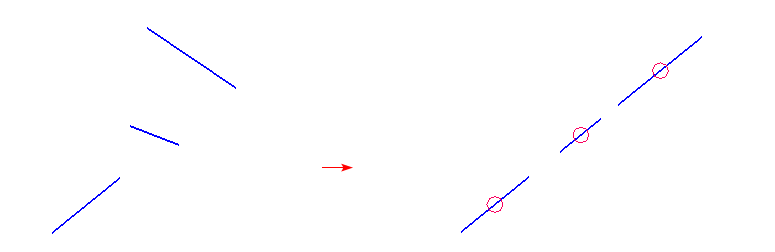

对多个元素添加共线约束：

  1. 从当前3D草图中选择要处理的直线。可选择一个或多个直线。
    支持框选，支持按住 Ctrl/Shift 进行多选。
  2. 激活共线命令。
  3. 选择一个基准元素。
Note:

基准元素可以是当前3D草图内的元素，也可以是当前3D草图外的元素，例如其他草图中的元素、模型的边线等。

更多信息，请参考：

3D 草图过约束问题优化

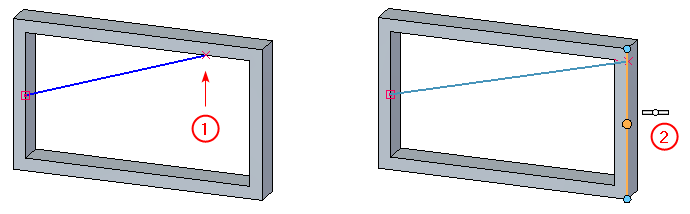

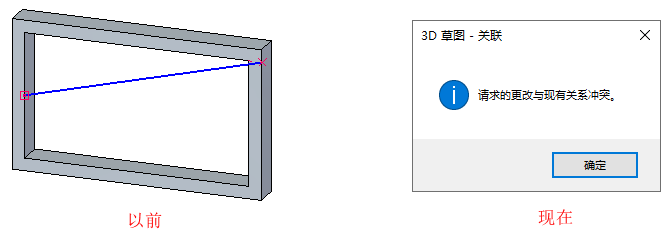

在 3D 草图环境拖动元素的关键点时，可能产生过约束的情形。例如，下图中 3D 直线的编辑点①与模型边具有点在其上的约束关系，将编辑点①拖动到关键点②时，又会创建连接关系，从而产生过约束。

以前，产生这种过约束时，系统无弹窗、无新增约束符号、元素颜色不改变，且元素无法编辑，给用户造成困扰。现在，系统会弹窗提示关系冲突，并取消拖动操作。

3D 草图草图平面编辑优化

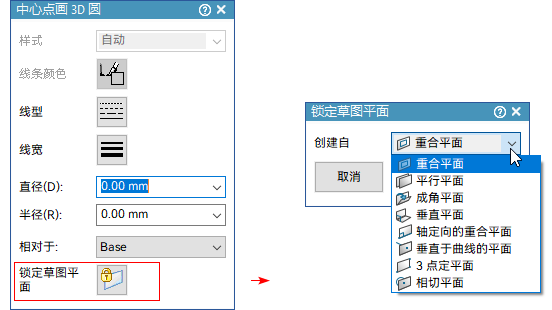

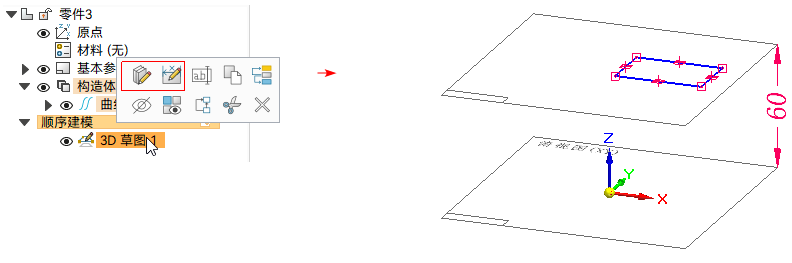

在顺序建模和装配环境，对3D草图进行编辑定义或动态编辑时，现在会显示草图平面及其偏置参数，可以直观地对其位置或角度进行调整。以前，草图平面及其偏置参数不会显示，只能通过变量表修改偏置参数，操作繁琐。

此项优化仅针对通过锁定草图平面功能创建的草图平面。

更多信息，请参考：

3D 草图轮廓元素编辑优化

现在，3D 草图中轮廓元素的编辑界面已优化，与 2D 草图、工程图环境保持一样的风格。

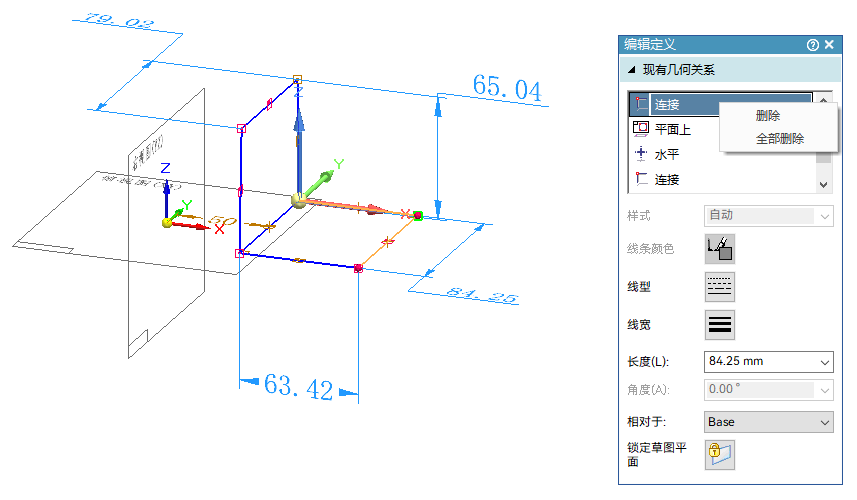

  • 当选中3D草图中的轮廓线或点时，编辑定义命令条会自动显示当前已有的几何关系。
  • 若将光标定位到某一几何关系上，对应的轮廓元素会实时高亮显示。
  • 对无需保留的几何关系，可直接通过右键菜单执行删除操作。

更多信息，请参考：

3D 草图 3D 曲线命令条优化

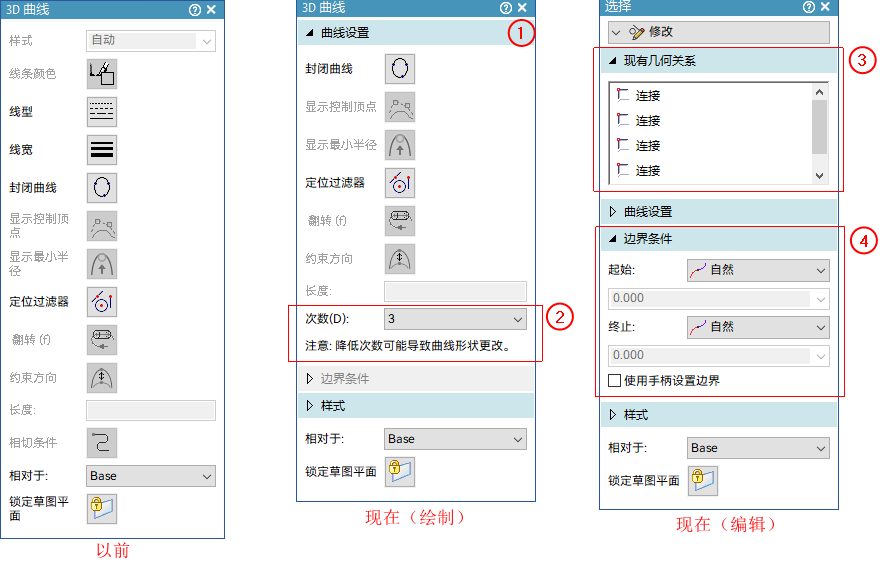

命令条 UI 做了以下优化：

  • 对命令条上的选项按功能进行了分组，形成与其他命令条一致的风格，如下图①。
  • 增加了次数选项，在绘制和编辑时均可以调整曲线次数，如下图②。
  • 选中曲线进行编辑时，命令条上新增的现有几何关系组会显示几何关系，如下图③。
  • 相切选项直接在边界条件组列出，如下图④。以前，需要在命令条上依次单击相切条件→显示/隐藏相切控制手柄。

更多信息，请参考：

3D 草图镜像问题修复

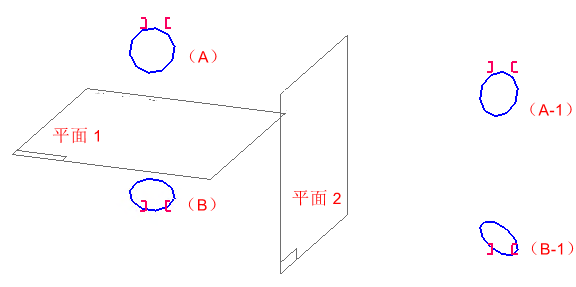

以前，在 3D 草图环境中使用 3D 镜像命令时存在以下问题：对 3D 草图元素（A）以平面 1 为基准生成镜像元素（B）后，若不退出命令继续选择元素（B）以平面 2 为基准进行镜像，系统会连同首次选择的元素（A）一同镜像，如下图。

该问题现已修复。

更多信息，请参考：

特征起源选项优化

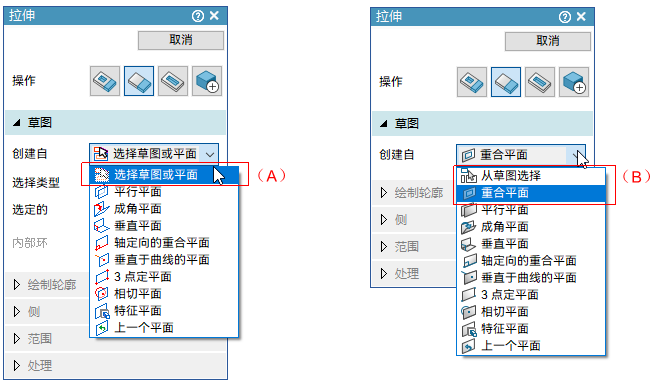

创建实体特征时，创建自选项的默认值为选择草图或平面，如下图（A）。在某些场景下，模型平面会对草图区域的选择造成干扰，导致需要借助快速选取工具，影响操作效率。将草图和平面分开，可以有效改善这一问题，如下图（B）。

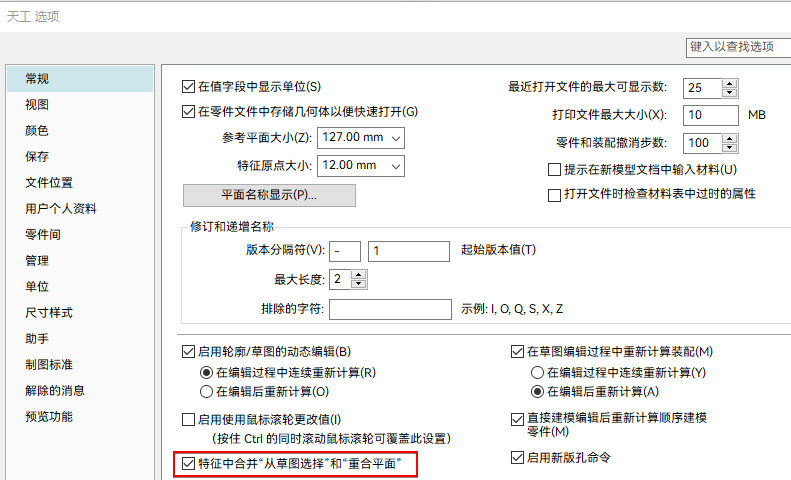

现在，天工选项对话框→常规页新增特征中合并“从草图选择”和“重合平面”选项。用户可以根据使用场景和操作习惯，选择合适的设置：

  • 勾选（默认）：草图和平面具有同等可选择性，如上图（A）。
  • 不勾选：草图和平面分开，如上图（B）。

此项改进支持的命令包括：零件顺序建模环境、钣金顺序建模环境及装配原位编辑环境中的拉伸、除料、旋转、旋转除料、螺旋拉伸、螺旋除料。

更多信息，请参考：

修改 3D 草图后拉伸特征计算失败问题修复

修复了以下问题：

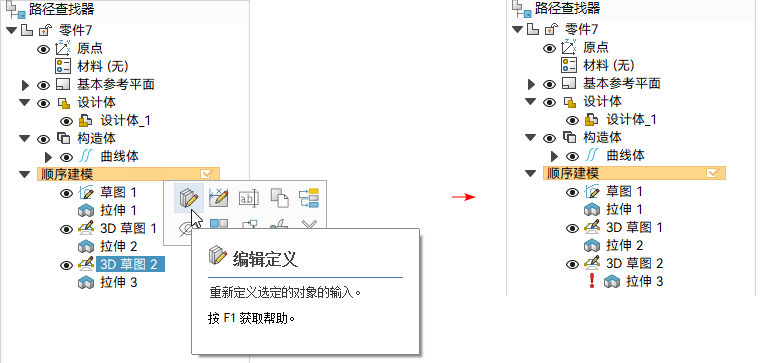

通过链或整个草图的方式，选择 3D 草图创建的拉伸特征，在修改 3D 草图后，拉伸特征计算失败，如下图。

转至命令优化

对转至命令进行了优化，以解决以下问题：

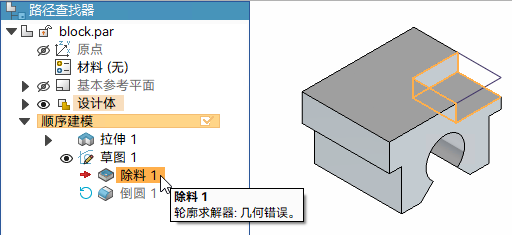

  • 将模型回滚以插入新特征时，如果先选择草图区域，再激活一个特征命令，则创建的特征会失败。

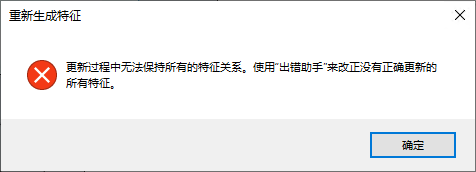

  • 采用上述方式创建特征时，若触发应用程序弹出以下对话框，则对话框会出现反复弹出且无法正常关闭。

更多信息，请参考：

多设计体布尔合并优化

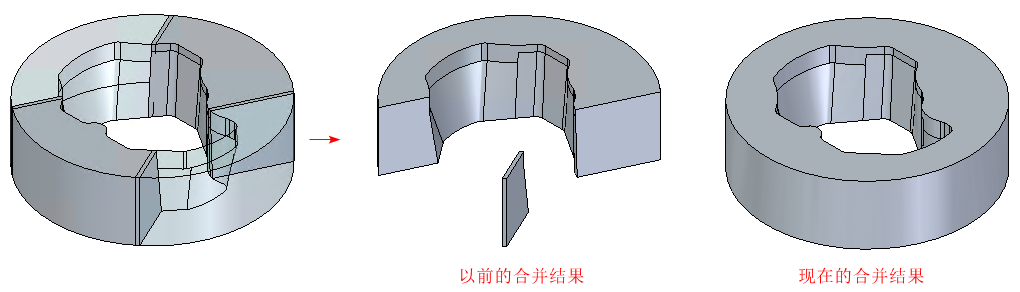

对多设计体布尔合并算法进行了优化，以解决部分场景下合并错误的问题。

更多信息，请参考：

技术预览拉伸和旋转命令增强

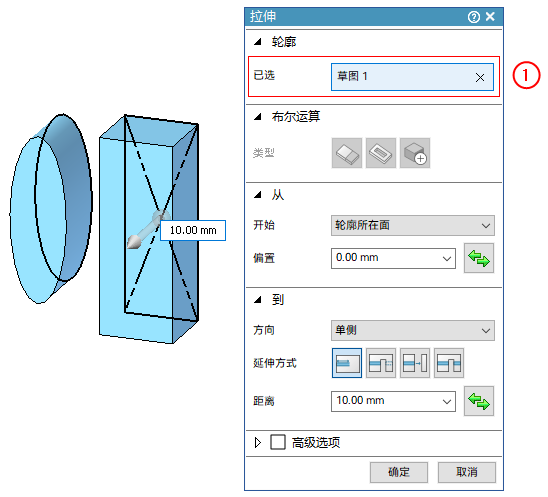

技术预览中的拉伸命令增强如下：

  • 支持选择整个草图，如下图①。

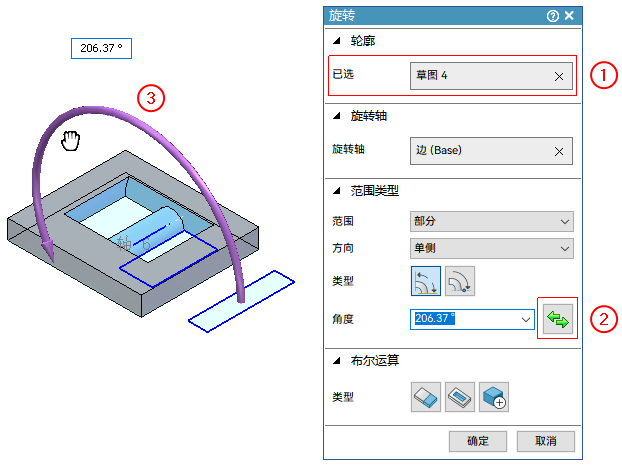

技术预览中的旋转命令增强如下：

  • 支持选择整个草图，如下图①。
  • 当旋转方向为单侧时，新增反向按钮，如下图②，用于实时调整旋转方向。
  • 当类型为角度时，图形窗口中新增辅助弧，如下图③，当光标变为时，拖动辅助弧可以实时调整角度。

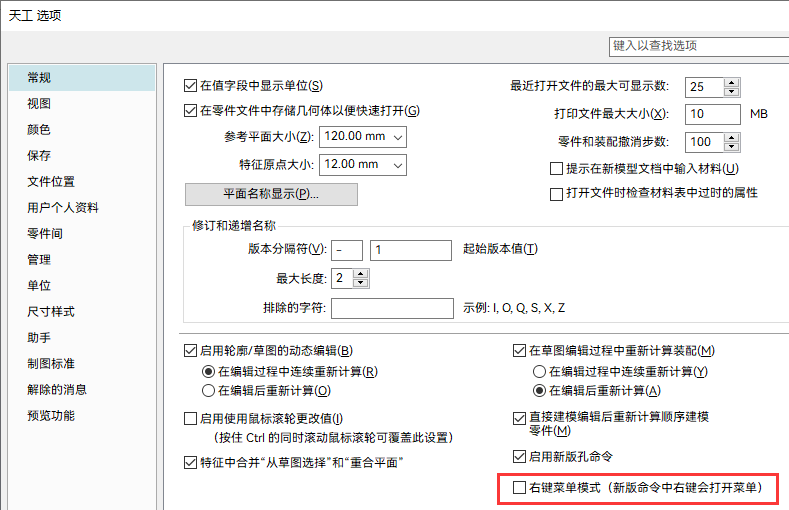

针对技术预览中的拉伸和旋转命令，天工选项→常规页新增选项右键菜单模式（新版命令中右键会打开菜单）。勾选时，右键单击会打开菜单；取消勾选时，右键单击会直接完成命令，与在命令条上单击确定按钮具有相同效果，默认取消勾选。

更多信息，请参考：
