钣金

在钣金顺序建模环境，对弯边特征的轮廓编辑进行了以下优化：

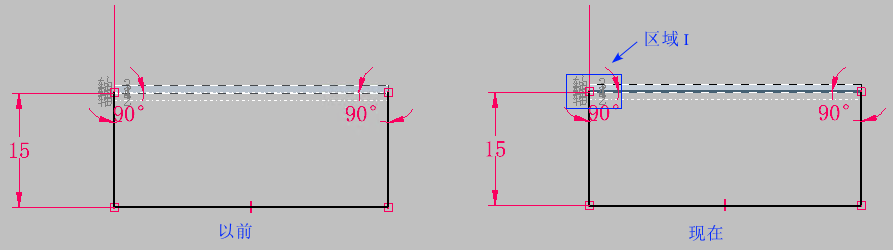

• 连接线现在会显示为深蓝色实线。以前连接线显示为白色虚线，不易识别。

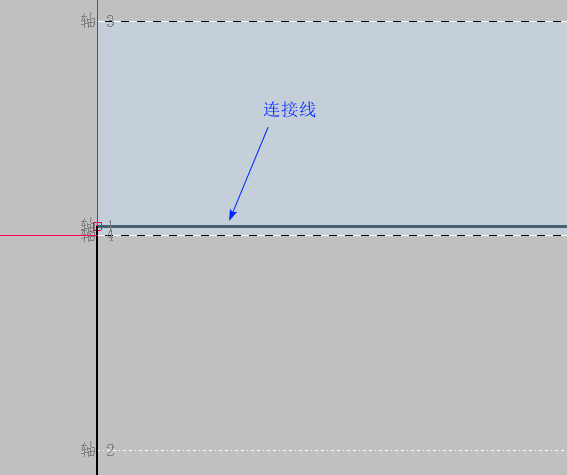

  下图所示为区域 I 的放大图，其中，轴 1 是连接线，轴 2 是构造线；轴 3 和轴 4 是钣金件附着边（厚度边）在当前轮廓平面的投影参考线。

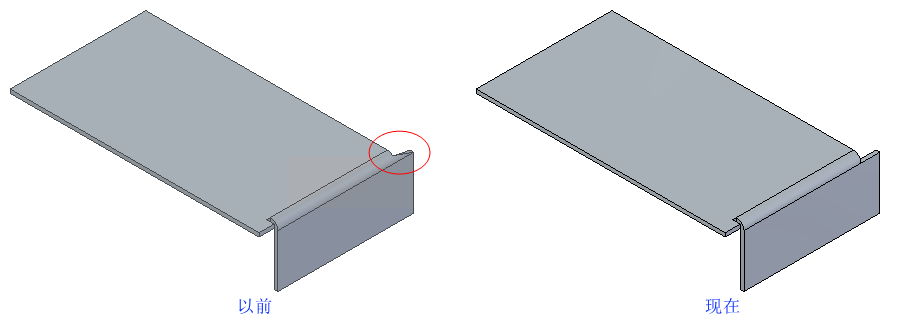

• 当轮廓超出连接线时，对超出部分产生的不必要斜接进行了修复。



更多信息，请参考：

• 构造新的轮廓
• 弯边命令（顺序建模）
• 弯边命令条（顺序建模）
• 弯边选项对话框（顺序建模）

删除体命令优化如下：

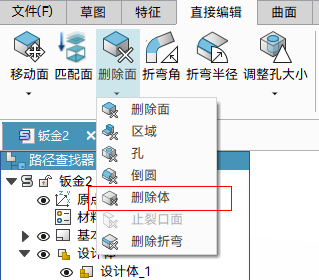

• 支持对钣金件中设计体的删除。以前，此命令在钣金环境置灰不可用。

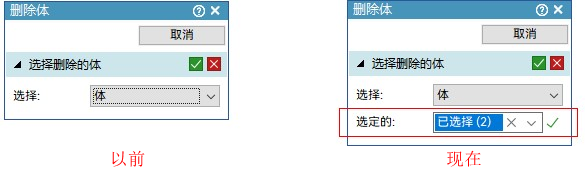

• 命令条 UI 优化，新增了选定的选项，用于管理选中的设计体。



更多信息，请参考：

• 删除体命令

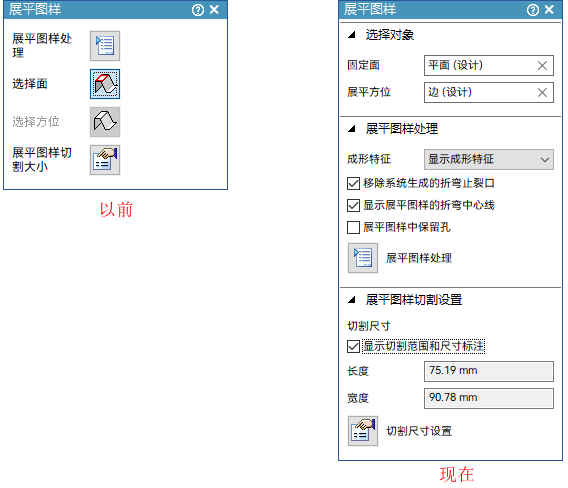

对展平图样命令的 UI 进行了优化。

优化如下：

• 采用与其他命令条一致的 UI 设计。
• 选择的固定面和展平方位现在会显示在命令条上的选择对象组。
• 展平图样处理和展平图样切割大小对话框中的常用选项现在会显示在命令条上。

受益于此项改进，用户可通过编辑定义快速修改已有的展平图样。

更多信息，请参考：

• 展平图样命令
• 展平图样命令条

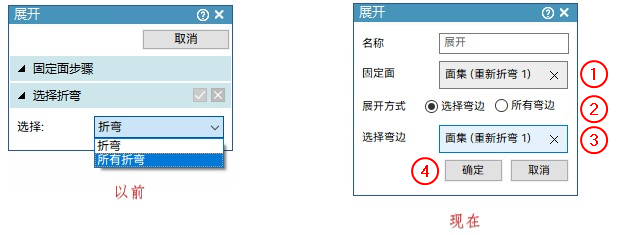

对展开命令的 UI 进行了优化。

优化如下：

• 用户选择的固定面和弯边会实时显示在命令条上，如下图①和③。单击可以将其删除并重新选择。
• 折弯的选择选项更改为展开方式，下拉列表更改为单选按钮，如下图②。
• 在单击新增的确定按钮前，用户可以随时修改固定面和弯边并预览展开效果，下图④。

更多信息，请参考：

• 展开命令条（顺序建模）
• 展开钣金件（顺序建模）
