曲线曲面

投影命令支持曲线等弧长投影

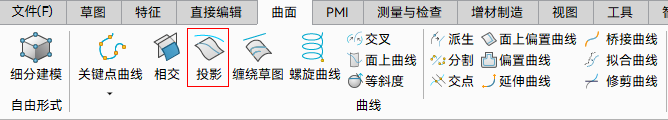

曲面建模时，使用投影命令可以将曲线投影到目标曲面。

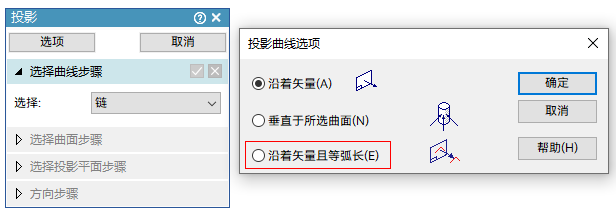

现在，投影曲线选项对话框新增了沿着矢量且等弧长(E)选项，用于将曲线沿预先定义的矢量方向以等弧长方式投影至目标曲面。

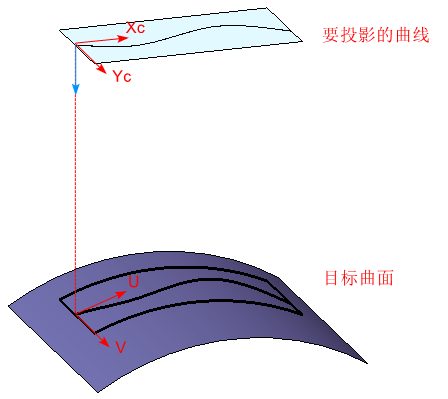

等弧长投影时，应用程序会创建一个原始二维坐标系（即源平面），然后将曲线从 2D 源平面 Xc-Yc 坐标系映射到 3D 目标曲面 U-V 等曲线坐标系，并保持弧长相等。

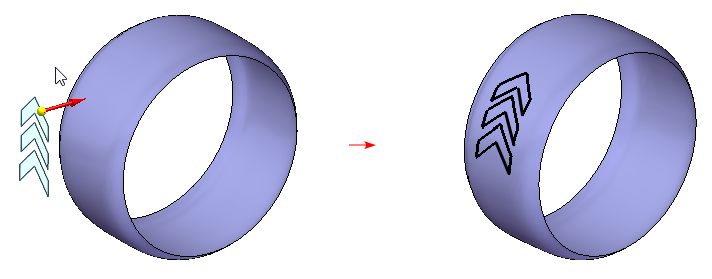

等弧长投影适用于对长度精度、形状完整性要求较高的场景，例如将花纹投影到轮胎胎面、将图案投影到型腔面。

Note:

要投影的曲线只能是2D草图中的曲线。不支持3D草图曲线和模型边。

要使弧长真正相等（在建模公差范围内），必须同时满足以下条件：
  • 如果要通过命令条上的选择投影平面步骤指定方向平面，则指定的方向平面应与要投影的曲线所在平面平行，且他们的XY坐标系的方向也应平行。
  • 目标曲面应是可展曲面或者在要投影到的区域内高斯曲率处处为零。
源平面原点、Xc 轴、Yc 轴：
  • 如果未通过命令条上的选择投影平面步骤指定方向平面，则方向平面默认为要投影的曲线所在的草图平面，源平面的Xc 轴、Yc 轴、原点与草图平面XY坐标系重合。
  • 如果通过命令条上的选择投影平面步骤指定了方向平面，则源平面原点为方向平面的几何中心，Xc 轴由方向平面XY坐标系中与 U 等曲线方向夹角最小的坐标轴决定，Yc 轴由方向平面XY坐标系中与 V 等曲线方向夹角最小的坐标轴决定。

源平面原点处的法向应与目标曲面相交，否则会投影失败。

更多信息，请参考：

延展曲面命令增强

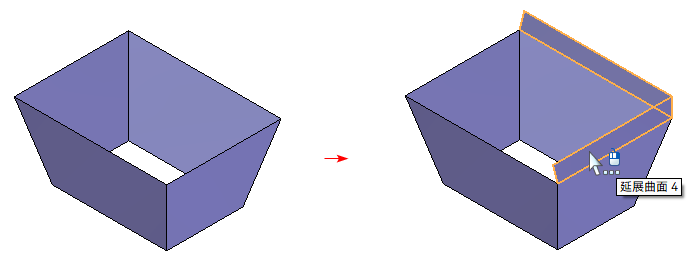

延展曲面命令已增强，支持选择 G0 连续的多个边创建延展曲面。以前，仅支持选择 G1连续的多个边。

选择多个边创建多个延展曲面时，如果延展后的曲面相交，应用程序会自动剪裁，并将其合并为一个曲面。

更多信息，请参考：

命令的名称优化

对以下命令的名称进行了优化，使其更精准反映功能本质。

  • 关键点命令，已更改为关键点曲线命令。

  • 曲线长度命令，已更改为延伸曲线命令。

  • 轮廓命令，已更改为面上曲线命令。

更多信息，请参考：

偏置曲线命令新增公差参数设置

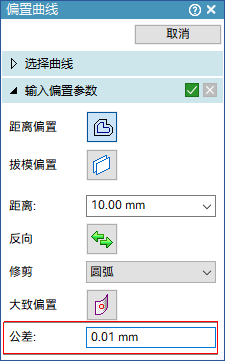

现在，偏置曲线命令新增了公差参数设置选项，用户可自定义公差数值。系统默认值0.01mm，最大允许设置为0.02mm。

此前，该命令默认采用 0.01μm（即 1.0×10⁻⁸m）的固定公差来判定曲线是否位于一个平面，这一标准较为严格。在某些场景下（如对曲面边界进行偏置时），常因无法确定平面而导致偏置操作失败；而适当放宽公差后，类似的曲线偏置需求即可顺利完成。

更多信息，请参考：
