工程图
标题栏与图纸视图关联
工程图环境，图纸设置对话框做了以下调整：
- 大小页和名称页已合并为图纸属性页，背景页更名为背景参数页。
- 图纸属性页增加了新选项图纸标题栏属性自定义，用于为标题栏指定关联模型。
标题栏与三维模型的关联规则如下：
- 默认关联当前图纸页中第一个图纸视图对应的模型。如果第一个图纸视图被删除，则自动关联第二个图纸视图对应的模型，依此类推。

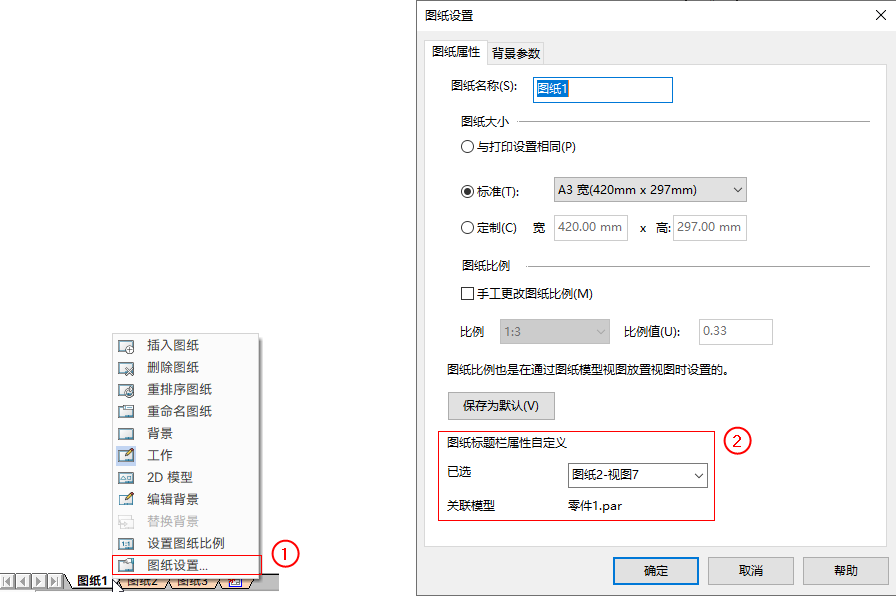

- 修改关联模型的方法：在图形窗口左下角的图纸页签上右键单击，选择图纸设置，在图纸设置对话框→图纸属性页，从已选下拉列表选择一个视图。标题栏将与该视图对应的模型建立关联。
- 为标题栏选择关联模型时，当前工程图文档中所有可关联的图纸视图都在已选列。列表中视图的命名规则为「图纸 X - 视图
N」：其中「图纸 X」对应图形窗口左下角图纸页的页签名称，「视图 N」则按图纸视图在当前工程图文档中的创建顺序依次编号。
Note:可关联的图纸视图包括：通过模型视图、基本视图、向视图、局部剖、断开视图命令投影出来的视图；不包括通过剖视图、局部放大图命令产生的视图。
更多信息，请参考：

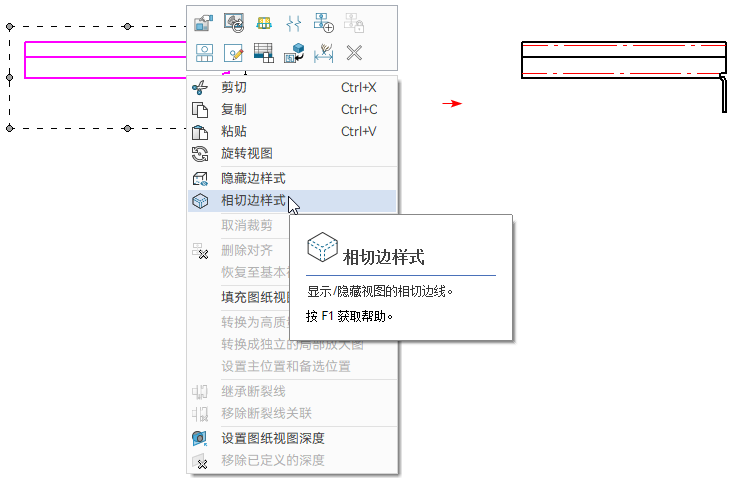

图纸视图右键菜单增加相切边样式命令
图纸视图显示逻辑优化
针对构造体和隐藏的模型元素，图纸视图的显示逻辑进行了以下优化：

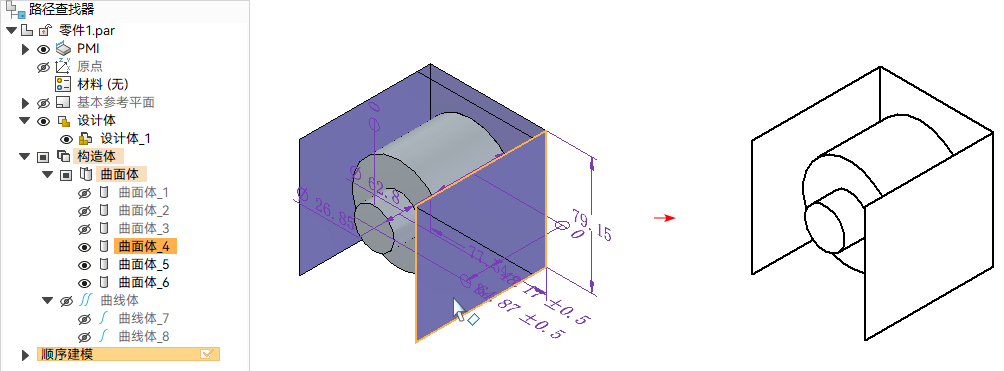

- 现在，构造体（例如曲面体、曲线体）和设计体一样，可以在图纸视图中显示。以前，图纸视图不显示构造体。

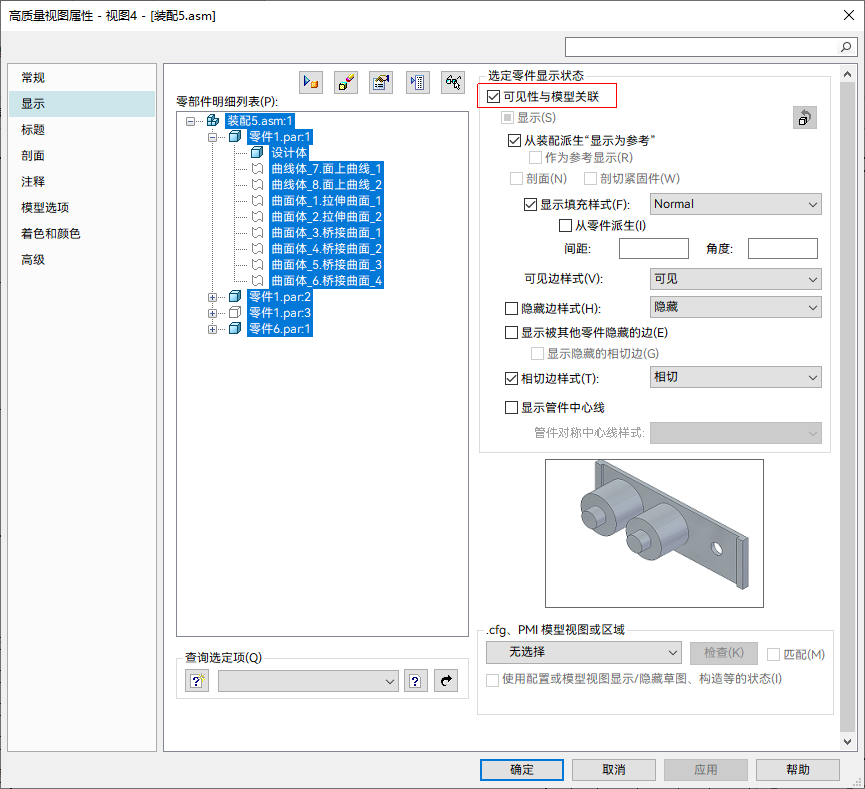

- 显示选项卡（图纸视图属性对话框）增加了可见性与模型关联选项，勾选后，图纸视图中的设计体、构造体、零部件的显示/隐藏状态会与三维模型保持同步。此选项默认勾选。

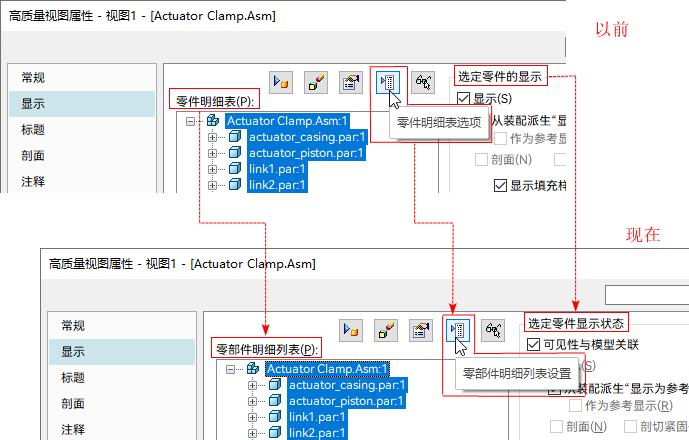

对下图中的选项名称进行了优化，以提升易读性。
更多信息，请参考：
默认视图比例优化
槽特征中心线标注优化
以前，当通过以下方式创建槽特征时，在工程图中无法为其自动生成或手动添加中心线：
- 一次绘制多个槽特征对象；
- 基于槽特征进行镜像操作生成的衍生对象；
- 基于槽特征进行阵列操作生成的衍生对象；

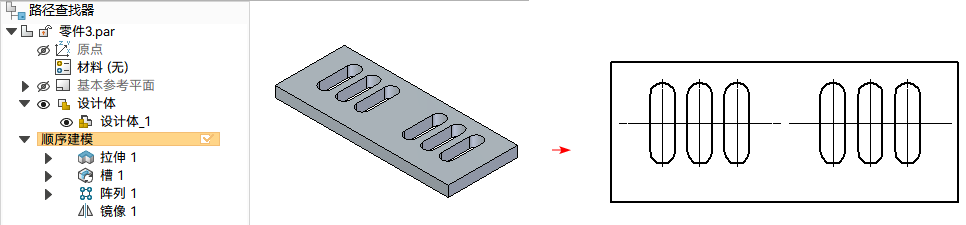

本次更新后，所有类型的槽特征及其衍生对象均全面支持中心线标注，包括：
- 通过特征命令创建的槽；
- 由槽特征经镜像、阵列等操作生成的衍生对象；
通孔和销钉孔特征标注优化
对于共面的通孔和销钉孔，使用智能尺寸进行特征标注时，相同直径的通孔和销钉孔现在会分开标注。
Note:
本优化仅适用于新增的设计数据。对于历史数据，需要新建工程图，生成视图后，再使用智能尺寸进行特征标注。
更多信息，请参考：
表格中的属性文本更新优化
表格中的属性文本更新功能优化如下：

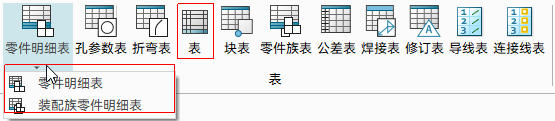

- 使用零件明细表、装配族零件明细表、表命令创建的表格，插入属性文本后，属性文本可自动更新，无需手动操作。
- 通过其他命令创建的表格，可以手动执行更新视图命令，完成属性文本更新。
以前，更新表格中的属性文本需使用全部更新命令，而该命令在工程图环境中仅能通过命令查找器搜索调用。
更多信息，请参考：
