装配

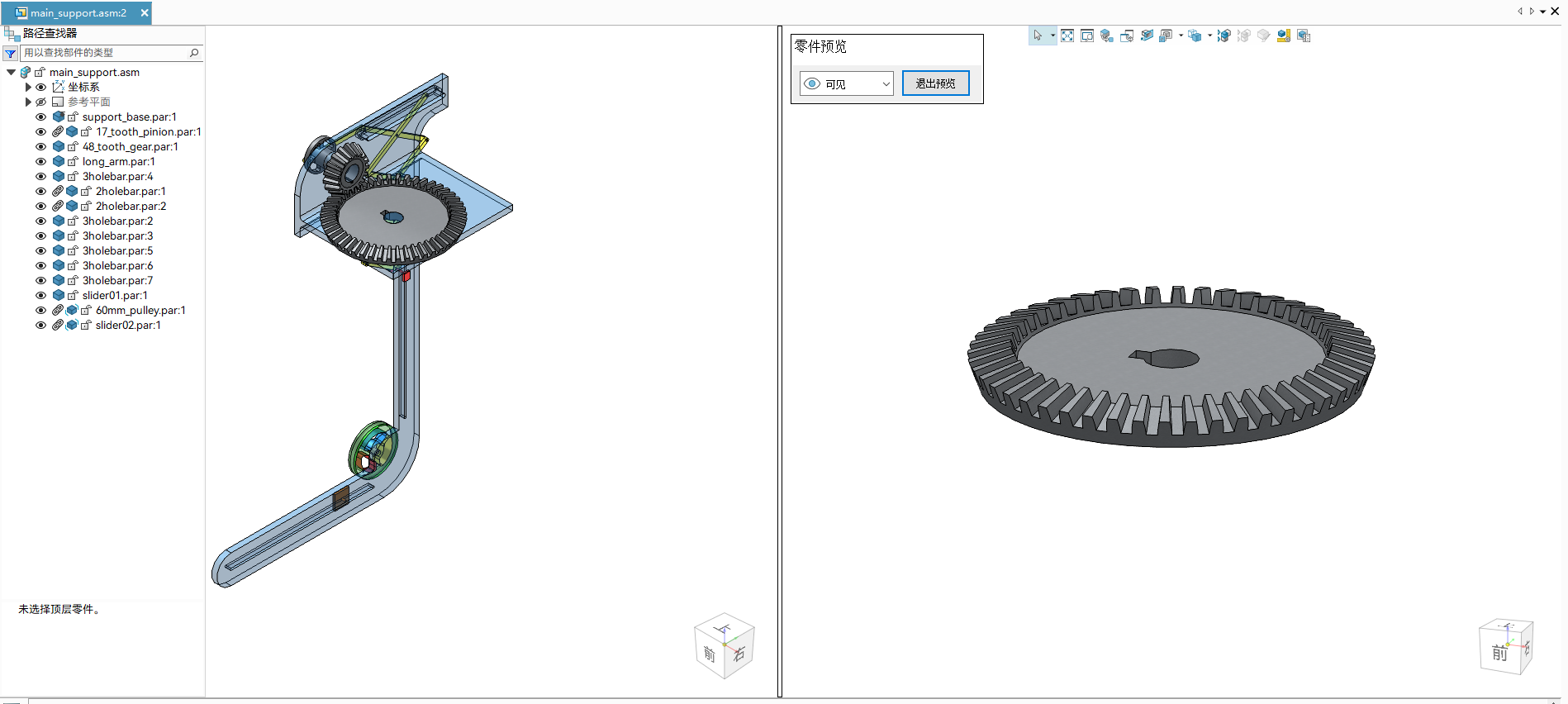

装配环境新增零件预览命令，用于处理大型装配。

使用此命令将选中的一个或多个零件单独显示在一个预览窗口，并可在窗口中对其进行旋转、缩放、选择等操作。

操作流程：

1. 从路径查找器或图形窗口，选择一个或多个零部件。
   Note:

   要选择多个零部件，请按住 Ctrl/Shift 键并单击。

   选择的零部件可以是零件和钣金，包括子装配中的零件和钣金。但不支持子装配，如果选择子装配，则命令不可用。

2. 选择以下方式之一，激活零件预览命令。
   • 从功能区，选择视图选项卡→视图组→零件预览命令。
   • 从关联工具条，选择零件预览命令。
   零件预览窗口随之打开，所选零部件被添加至窗口中。
3. 在零件预览窗口，可对零件进行视图预览及添加配合关系。
   Note:

   在操作过程中，可以重复第1步和第2步以将更多零部件添加到零件预览窗口。

4. 要退出零件预览窗口，请在零件预览窗口左上角单击退出预览。

更多信息，请参考：

• 零件预览命令
• 零件预览窗口
• 零件预览命令条

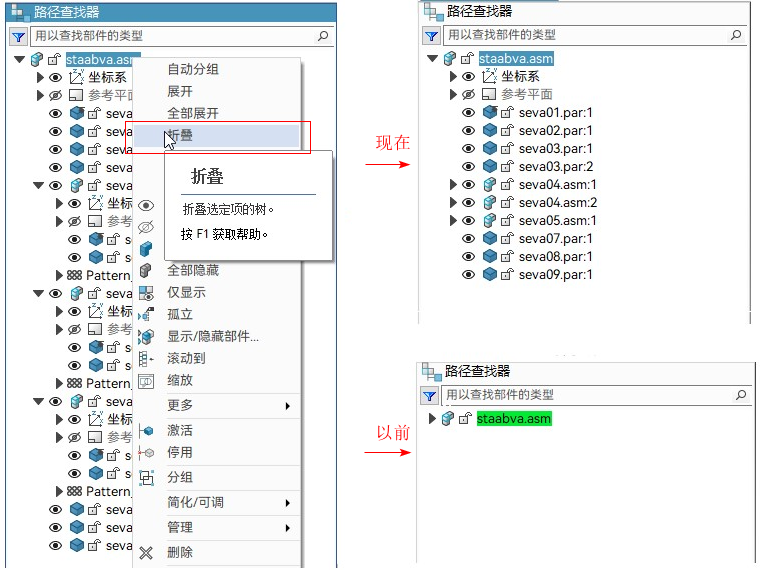

在装配路径查找器，右键单击顶层装配节点（根节点）并选择折叠命令时，现在会折叠到一级子节点。

以前，会折叠到根节点，不符合用户预期。

更多信息，请参考：

• 在路径查找器中折叠装配

在零件库窗格选中零部件时，提示条增加了以下提示信息：

更多信息，请参考：

• 插入部件
• 零件库窗格

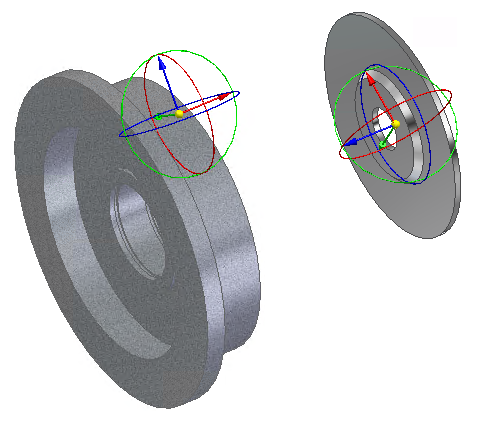

以前，对两个具有完全自由度的部件应用同轴心关系后，这两个部件的移动受到限制，即不能在与轴线垂直的平面上移动，而实际上，他们的自由度并未改变。

现在此问题已修复。

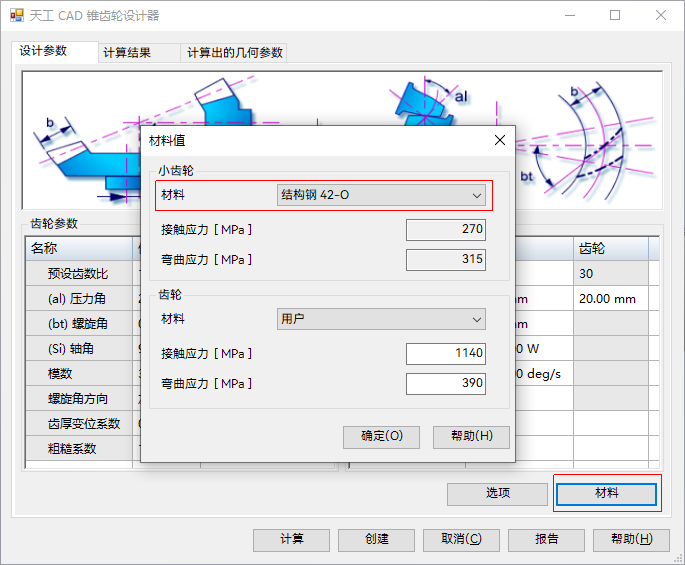

以前，用户在工程参考设计器中指定的任何材料在完成创建时都会被重置为 Steel ，且工程参考设计器材料列表中的很多材料项不在天工CAD材料库中。

现在，使用工程参考设计器创建零件时，在设计器中指定的材料将被忽略。

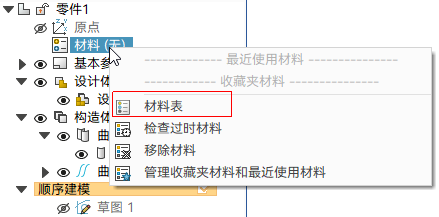

所有零件的材料统一以天工CAD 材料表中的定义为准。

更多信息，请参考：

• 工程参考命令
• 路径查找器材料节点

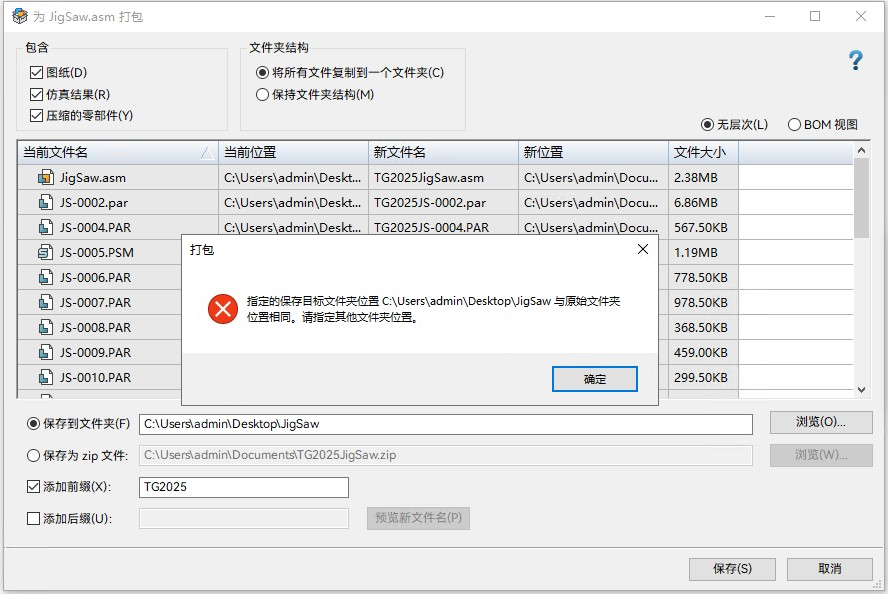

现在，目标路径的设置已优化。当所有待打包文档都已重命名（添加前缀、添加后缀或在新文件名单元格双击进行修改）时，目标路径可以设置为原始路径。

更多信息，请参考：

• 将文档打包

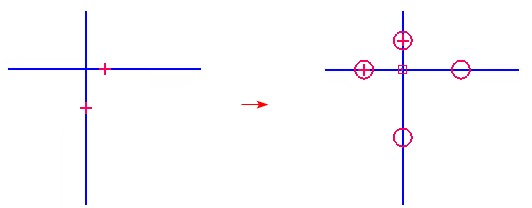

使用框架命令基于交叉的草图线段创建框架时，如果在框架选项对话框勾选分割交叉框架，则系统会对草图线段进行分割、添加连接/共线/相切等约束关系，然后基于分割后的线段创建框架。如下图所示，两个交叉线段在创建框架时被分割成了四个线段。

以前，添加的连接关系不够全面，仅添加两条横线之间的连接关系和两条竖线之间的连接关系。在修改框架草图时一旦改变线段长度，分割点会发生下图所示位移，从而导致框架发生预期之外的改变。

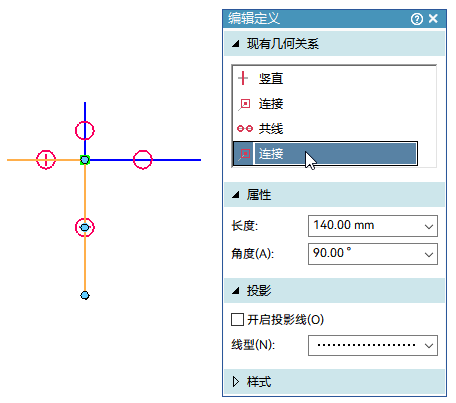

现在，在原有基础上增加了一个连接关系，以固定两个分割点。

更多信息，请参考：

• 框架命令
• 框架选项对话框

可调装配功能用于将子装配内的所有配合关系提级到活动装配（即当前顶层装配）。

以前，将完全约束（不包括通过固定关系导致的完全约束）的子装配设置为可调时，子装配内的部件与子装配之间的固定关系在提级后会丢失，即部件的状态由固定变为未完全定位，如下图所示。由于状态改变，这些原本相对固定的部件之间的联动就会失效。

现在已针对上述问题进行了优化，将完全约束的子装配设置为可调时，子装配内的部件与子装配之间的固定关系在提级后会保留。

更多信息，请参考：

• 可调装配命令
• 刚性装配命令

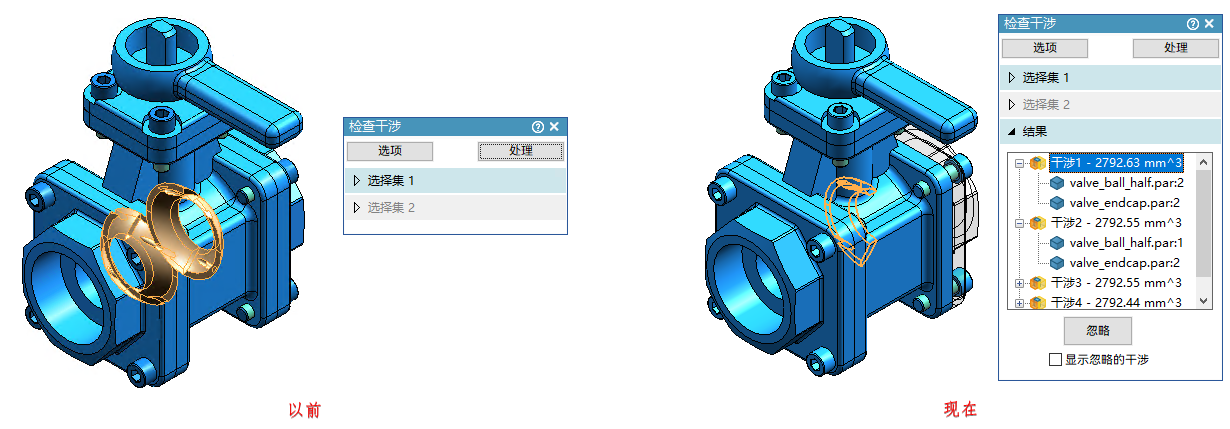

现在，使用检查干涉命令分析零件间干涉情况时，系统在结果呈现上进行了多项优化：

• 命令条上增加了结果组，展示所有检测到的干涉项，包括干涉体积、及关联零部件。
• 当在命令条上选中一个干涉项时，图形窗口中的干涉区域高亮、关联零部件以透明状态显示。
• 支持干涉结果管理：单击忽略可以隐藏无需处理的干涉项；勾选显示忽略的干涉可以将忽略的干涉项显示为灰色；单击解除忽略可将已忽略的干涉项恢复为正常显示状态。

以前，所有干涉结果在图形窗口集中显示，对于复杂装配件，难以准确锁定干涉位置及关联零件。

更多信息，请参考：

• 检查装配中零件之间的干涉
• 检查干涉命令条
