剖视图类型

可以使用剖面视图命令条上的选项来定义或修改剖视图的类型。

• 标准剖视图：默认的剖视图类型。



• 旋转剖视图：对于带有回转特征的零件，可以创建旋转剖视图以更精确地查看零件上的特征。要创建旋转剖视图，则在命令条上勾选旋转剖面视图选项。当剖切面包含柱面时，此选项默认勾选。

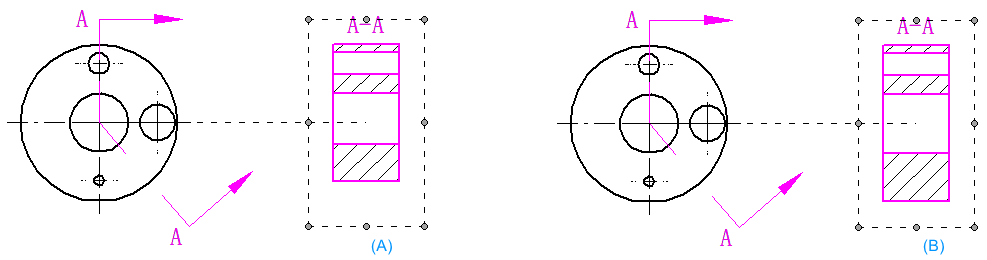

  当剖切面由多个相交平面构成时，旋转剖面视图选项才可用。下图（A）是标准剖视图，被剖切的结构会直接向投影面进行法向投射；下图（B）是旋转剖视图，被剖切的结构会旋转到与投影面平行再进行投射。



  Note:

  不能从旋转剖视图创建新的剖视图。

• 断面视图：断面视图只显示模型与剖切面相交的断面。要创建断面视图，则在命令条上勾选只显示剖面选项。



  进一步来说，当旋转一个标准剖视图和一个只显示剖面的断面视图时，用标准剖视图 (A) 可看到零件的一半，但用断面视图 (B) 时只能看到零件的薄片。



  当创建复杂零件和装配断面时，显示剖切平面下的几何结构会产生混淆或不必要，这种情况下，此选项是很有用的。用只显示剖面选项放置的剖视图的处理速度也比标准剖视图快。

  还可以使用只显示剖面选项创建旋转剖视图。



  当处理大的、复杂的装配时，在选择只显示剖面选项时，由于处理的零件很少，处理时间的节省可能相当显著。例如，在下面的剖视图 A-A 中，剖切面上的所有零件都必须在标准剖视图中处理，但当您为剖视图 B-B 设置了只显示剖面选项时，仅处理那些与剖切面相交的零件。



  Note:

  不能从只显示剖面的剖视图创建新的剖视图。
