创建剖视图

创建剖视图时，父视图可以是正交视图、向视图或局部放大视图。也可以是已有的剖视图。

1. 从功能区，选择工程图选项卡→视图组→剖面视图。
2. 从命令条，选择剖切面的绘制方式。
   • 点绘制：点绘制有四种类型。选择一种类型，然后在父视图放置或绘制剖切线。



   • 草图绘制：选择一个父视图，进入剖切平面环境，绘制剖切线后，退出剖切平面环境。



   • 已有剖切平面：在父视图中选择一个已有的剖切符号。

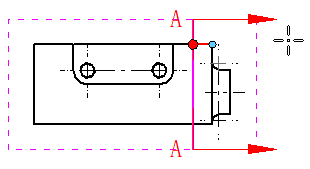

3. 绘制剖切线后，在合适的位置单击以定义投射方向。



4. 如果剖切面的第一条线与最后一条线不平行，则单击第一条线或最后一条线以定义剖视图的折角。



5. 在命令条上，设置您要使用的剖视图选项。

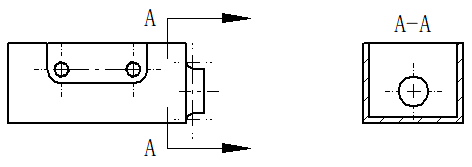

6. 在合适的位置单击以放置剖视图。
