剖切线

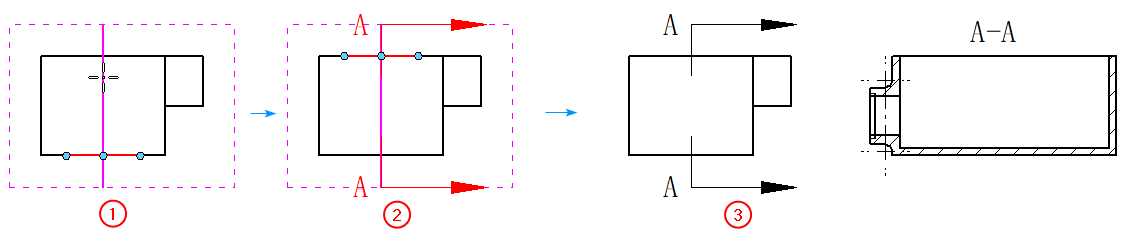

剖切线用于定义剖切面。必须在父视图上绘制剖切线（如下图①）。在指定投射方向（如下图②）并放置剖视图后，剖切线会隐藏，原位置会显示带箭头的剖切符号（如下图③）。

Note:

当父视图是局部放大视图时：

  • 如果绘制的剖切线超出局部放大视图的裁剪边界，则从局部放大视图以外直到剖切面范围的几何体将包括在剖视图中。
  • 如果绘制的剖切线全部位于局部放大视图中，则只有在剖切面范围内的几何体包括在剖视图中。

剖面视图命令条上提供了两种绘制剖切线的方式：

  • 点绘制：适用于绘制简单剖切线，例如一条直线或两条直线。
  • 草图绘制：适用于绘制复杂剖切线，例如多条直线和圆弧。

    在草图中绘制剖切线时，要求如下：

    • 可以包含直线和圆弧。
    • 各个线必须在端点处相连，不能相互交叉，且不能形成闭合区域或环路。
    • 任何弧线的两端都必须与直线相连。
    Note:

    剖面视图命令条上的选项尺寸标注随视图比例更新会影响草图中剖切线的尺寸标注。

    • 如果勾选，则尺寸标注会随着视图比例改动而更新。
    • 如果不勾选，则尺寸标注不会随着视图比例改动而更新。

当剖切线由多个线段组成时，可以显示或隐藏剖切线在剖视图中产生的边。可以在工程图文档中的两个位置修改显示由剖切线顶点创建的边选项。

  • 要设置此选项作为新剖视图的首选项，在边显示页（天工选项）单击高级。
  • 要在现有剖视图中显示或隐藏剖切线边，从该剖视图的关联工具条中选择编辑属性，然后单击高级选项卡。
Note:

可以在2D视图上创建剖切线。但是不能基于2D视图创建剖视图。

Tip:
  • 可以添加尺寸以及在剖切线与图纸视图之间添加关系，以控制剖切线的位置、大小和方向。
  • 要编辑剖切线的形状，可以双击剖切符号，或使用编辑定义命令条（剖切面）上的编辑按钮。
  • 可以延长或缩短剖切符号的箭头线，方法是选中剖切符号，然后拖动箭头上的编辑手柄。
  • 可以选择并移动剖切符号上的标题文本。
  • 可以通过编辑选定剖切符号的属性来修改其格式属性。
