断面填充与断面线

在剖视图中，断面需填充断面线（例如金属材料的 45° 斜线）以区分实体与非实体区域。

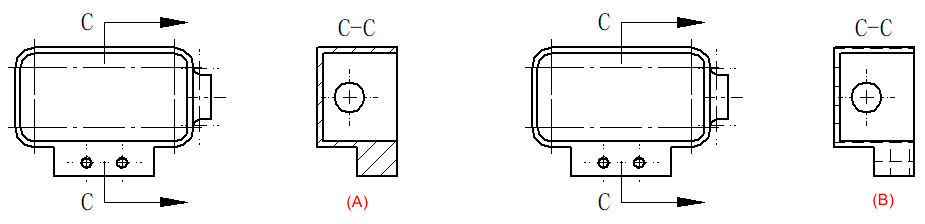

放置剖视图时，可以使用剖面视图命令条上的填充选项指定剖面的填充样式。放置剖视图时，还可以指定填充区的间距和角度。下图中的（A）和（B）是同一剖面视图使用不同填充样式时的情形。

创建视图之后，可以选中剖面视图，从关联工具条选择属性，然后使用显示选项卡（图纸视图属性对话框）上的选项更改剖面的填充样式、剖面线间距及剖面线角度。对于装配的剖面视图，可以在显示选项卡（图纸视图属性对话框）为一个或多个零件执行此操作。
