剖面视图命令条
- 剖切平面方式
-
- 选择方式
- 选择创建剖切面的方式。
- 点绘制：通过直线或点创建剖切面。适用于绘制简单剖切面的情形。
- 草图绘制：通过草图工具绘制剖切面。适用于绘制复杂不规则剖切面的情形。
- 已有剖切平面：使用图纸视图中已有的剖切面。
- 类型（点绘制）
- 当剖切平面的创建方式为点绘制时，指定类型。
-
- 竖直：通过竖直线创建剖切平面。
- 水平：通过水平线创建剖切平面。
- 两点：通过两点创建剖切平面。
- 三点：通过三点创建剖切平面。
-
- 绘制（草图绘制）
- 在选择一个图纸视图后，进入剖切平面环境，使用草图工具绘制剖切面后，退出剖切平面环境。退出剖切平面环境后，如果要修改剖切面，则在命令条上单击编辑剖切平面。
- 剖切方向
- 反转投射方向。在指定投射方向后，此选项可用。
- 剖切平面名称
- 修改剖视图的视图注释标题。默认标题是系统按照指定注释字母对话框中定义的自动命名顺序生成的。要修改标题，则输入新标题，并按 Tab 键或 Enter 键。
- 尺寸标注随视图比例更新
- 勾选时，剖切面中标注的尺寸值会随着图纸视图比例同步更新。
- 剖面选项
-
- 图纸视图样式映射
- 指定图纸视图将使用预定义样式，该样式是在图纸视图样式页（天工选项）中设置的。
清除图纸视图样式映射选项后，可从视图样式列表中选择样式。
- 视图样式
- 选择图纸视图的样式。启用图纸视图样式映射后，此选项不可用。
- 填充
- 设置活动填充样式。可用的填充样式符合通常使用的断面线标准，这种标准过去常被用于表示被截断的材料类型，如钢、铸铁和黄铜。
创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的显示填充样式、角度和间距选项，编辑切割面上的填充阵列和断面线。
- 角度
- 设置填充阵列中断面线的角度。
对于新创建的剖视图，您可以指定断面线角度自动旋转 90 度，以避免邻近零件的填充阵列相同。您可以在边显示页（天工选项）中完成此过程。
创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的显示填充样式、角度和间距选项，编辑切割面上的填充阵列和断面线。
- 间距
- 调整填充阵列中断面线的间距。
对于新创建的剖视图，您可以指定断面线间距自动调整，以避免相邻零件的填充阵列相同。您可以在边显示页（天工选项）中完成此过程。
创建视图之后，可以使用显示选项卡（图纸视图属性对话框）上的显示填充样式、角度和间距选项，编辑切割面上的填充阵列和断面线。
- 只显示剖面
- 仅显示与剖切面物理相交的几何体。只显示剖面选项在创建复杂零件或装配的剖视图时很有用。用只显示剖面选项放置的剖视图的处理速度也比标准剖视图快。
- 当使用只显示剖面选项创建某一零件的剖视图时，将忽略超越剖切线的边、面和特征。
- 当使用只显示剖面选项创建某一装配的剖视图时，将忽略超越剖切线的边、面、特征以及零件。
- 当使用只显示剖面选项创建某一零件的剖视图时，将忽略超越剖切线的边、面和特征。
- 旋转剖视图
- 创建一个旋转剖视图。仅当剖切线包含两条或更多条直线时，此选项才可用。如果剖切线包含圆弧，则此选项默认选中。
- 如果剖切面由多条互不垂直的直线定义，或剖切面中的第一条和最后一条直线不平行，则必须指定是将剖切面中的第一条直线 (A) 还是最后一条直线
(B) 用来定义剖视图旋转的折叠角。选择的直线影响剖视图的放置角度。
- 剖面完整模型
- 仅当从现有剖视图创建新的剖视图时，此选项才可用。

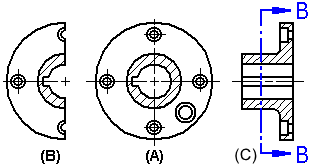

- 勾选时，新的剖视图（A）将以完整模型为基础。取消勾选时，新的剖视图（B）将以现有剖视图（C）为基础。
- 使用模型边线样式
- 应用模型颜色到图纸视图边和断面线。当模型中的颜色发生变化时，使用模型颜色的图纸视图将过时。Note:
模型颜色在颜色管理器对话框定义。
- 着色选项
- 指定图纸视图的颜色或灰度、着色和边可见性。
- 未着色
- 显示带可见边和隐藏边的颜色，但不着色。
- 着色
- 显示颜色和着色，但没有边。
- 带边着色
- 显示带可见边的颜色和着色。
- 灰度着色
- 显示灰度和着色，但没有边。
- 带边灰度着色
- 显示带可见边的灰度。
- 模型显示设置
- 访问图纸视图属性对话框，以便为剖面视图设置显示选项。例如，处理某个装配的剖视图时，可以使用图纸视图属性对话框上的显示选项卡来指定在图纸视图中显示或隐藏哪些零件。
