剖切面和剖视图标题

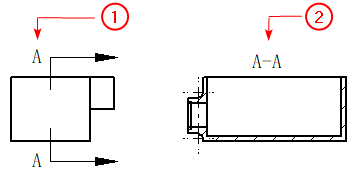

可以分别控制剖切符号标题（下图①）和剖视图标题（下图②）。

Note:

剖切符号代表剖切面。

修改剖切符号标题的方法：

  • 在父视图上选中剖切符号，使用命令条上的显示标题按钮显示和隐藏标题文本。
  • 在父视图上选中剖切符号，将其标题拖动到一个新位置来重新定位标题。
  • 在剖切符号上拖动浅蓝色编辑手柄以更改箭头长度，或沿同一矢量移动箭头。

  • 在父视图上选择一个剖切符号，从关联工具条或命令条上单击属性。然后使用标题选项卡（查看平面、局部放大区域、剖切平面属性对话框）更改剖切平面标题的内容和格式。

修改剖视图标题的方法：

  • 选中剖视图，使用命令条上的显示标题按钮显示和隐藏标题文本。
  • 选中剖视图，将其标题拖动到一个新位置来重新定位标题。
  • 选择一个剖视图，从关联工具条或命令条上单击属性。然后使用标题选项卡（图纸视图属性对话框）更改剖视图标题的内容和格式。
Note:

剖视图标题、剖切面标题和剖切线的默认内容和外观是在样式命令中定义的。在图纸视图样式对话框，可以定义以下选项：

  • 剖视图标题的默认位置（图纸视图上方或下方）。
  • 剖切面标题相对于剖切线和端符的默认位置。
    example:

    使用剖切平面端选项放置标签文本：

可以在定制的工程图模板上设置样式选项，以便能更简便地创建自动符合标准的标题。有关更多信息，请参见以下帮助主题：
